埋地排水用鋼帶增強聚乙烯（PE）螺旋波紋管產品簡介
一、埋地排水用鋼帶增強聚乙烯（PE）螺旋波紋管產品簡介
埋地排水用鋼帶增強聚乙烯（PE）螺旋波紋管以聚乙烯為外層基體材料，以表面涂敷高性能粘結樹脂，并彎曲成型的鋼帶波形體為主要支撐結構，在生產線上通過纏繞、擠塑復合成整體的螺旋波紋管材。
二、管材的特點和應用范圍

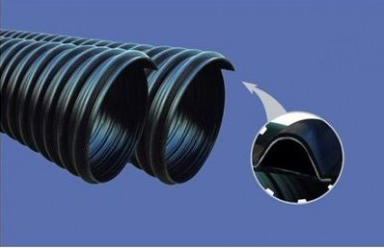

圖1
管材結構示意圖
從上圖可知，鋼帶增強聚乙烯（PE）螺旋波紋管的特點是以高密度聚乙烯(PE)為基體(內外層)，將表面涂敷粘接樹脂的鋼帶成型為波形而作為主要支撐結構，并與聚乙烯材料纏繞復合成整體的螺旋波紋管。因此，本產品能將鋼材的高剛度、高強度和塑料的耐腐蝕、耐磨損和柔韌性等兩種材料的優良性結合起來，不僅可使管材達到SN8、SN12.5、SN16三個環剛度，而且解決了鋼材的耐腐蝕問題，彌補了較大直徑全塑料埋地排水管一般環剛度只能達到SN8的弱點。本產品具有多種連接方法，能適應各種不同工程需要，較好地滿足了密封可靠和連接方便的要求。產品在達到高性能的同時，另一突出的特點是節約原材料，較之同直徑、同環剛度的全塑料埋地排水管可顯著降低成本；同時和傳統排水管相比，具有密封可靠、使用壽命長、柔韌抗震、重量輕、施工方便快捷，是有廣闊推廣前景的新型化學建材，適用于介質長期溫度不大于45℃的雨水、污水、廢水排放系統等排水管道工程，管材應用范圍為：
● 市政工程雨水、污水排放
● 工業廢水排放、小區排水工程
● 鹽業輸鹵、漁業輸水
● 礦井通風、排水工程
● 農林排灌，高速公路排水
特點
★耐壓、抗沖擊：
管材采用了鋼帶增強，環剛度可達到16KN/㎡以上強度好，抗沖擊，對任何地基都有很好的適應性。
★耐化學性：具有與塑料相同的防腐能力，不會被污水、廢水及化學藥品腐蝕，不會被土壤中腐爛物質而腐蝕，也不會被植物根系破壞。
★耐老化：管材一般為黑色，可承受堆放和施工過程中陽光的直曬；使用壽命長達50年。
★耐磨性能優越：比鋼管、鑄鐵管、水泥管耐磨損；并且克服了塑料管的快速應力開裂現象。
★排水流通性優越：管內壁流阻小，排水速度快，通水能力強，流量大。
★結構優良：管材的增強骨架與內外層塑料互相包容成為一個整體，無內外層塑料與增強體剝離之憂。
★重量輕，安裝方便：管道連接采用電熱熔接頭，抗軸向拉伸能力強，連接技術成熟可靠，管件品種，規格齊全，可與其他各種管道，閥門，設備連接。
三、、管材的原料性能要求
1、聚乙烯(PE) 原料的要求
標準對原料的要求與GB/T19472·2-2004《埋地用聚乙烯（PE）結構壁管道系統2部份：聚乙烯纏繞結構壁管材》標準相比提高了，對聚乙烯原料的聚乙烯含量有明確要求，對回用料的加入量有明確的限制；
對PE材料的性能要求見表1：
表1 聚乙烯（PE）材料性能
|
序號 項目 要求 試驗方法 1 耐內壓（80℃,環應力3.9MPa,165h） 無破壞，無滲漏 GB/T6111 采用a型接頭 耐內壓（80℃,環應力2.8MPa,1000h） 2 熔體質量流動速率（5kg，190℃），（g/10min） ≤1.0 GB/T3682 3 氧化誘導時間（200℃），（min） ≥20 GB/T17391 4 密度（kg/ m3 ） ≥930 GB/T1033 5 耐環境應力開裂（F50）b條件 ≥1000 GB/T1842 6 彈性模量(MPa) ≥800 GB/T9341 注* 用該原料擠出的實壁管進行試驗。 |
2 、對鋼帶的要求
鋼帶的外表應無油、無銹、無飛邊、無毛刺。標準對鋼帶的的物理性能有明確的要求，絕不是隨便什么鋼帶都可以進行生產的。鋼帶的性能要求見表2：
表2 鋼帶性能
|
序號 項目 要求 試驗方法 1 屈服強度（MPa） 160～210 GB/T228 2 抗拉伸強度（MPa） 270～350 3 伸長率（%） ≥38 |
3、對粘接樹脂的要求
粘接樹脂的質量將直接影響鋼塑復合的質量，因此采用與聚乙烯和鋼帶都能粘接的、性好的樹脂，才能滿足對擠出涂敷的要求。管材粘接樹
脂的性能要求見表3：
表3、粘接樹脂性能
|
序號 項目 要求 試驗方法 1 密度（g/cm3） 0.910~0.950 GB/T1033 2 熔體質量流動速率(2.16Kg,190℃)（g/10min） ≤5.0 GB/T3682 3 剝離強度（N/cm） ≥70 CY/T0413-2002 |
四、管材的尺寸范圍
隨著鋼帶增強聚乙烯（PE）螺旋波紋管生產和應用技術的發展，標準對管材最小內層壁厚、最小層壓壁厚、最大螺距、最小鋼帶厚度、最小防腐層厚度等作了要求，這些要求均是對管道質量及連接的基本保證。最小平均內徑、最小內層壁厚，其尺寸要求來源于GB/T19472.2-2004《埋地用聚乙烯（PE）結構壁管道系統第2部份：聚乙烯纏繞結構壁管材》標準。最小層壓壁厚數據依據GB/T19472·1-2004《埋地用聚乙烯（PE）結構壁管道系統—第1部分：聚乙烯雙壁波紋管材》表4的要求來的，并對數據做了較大的提高。最小防腐層厚度，其尺寸要求來源于SY/T 0413-2002《埋地鋼質管道聚乙烯防腐層>>技術標準中表2.0.2防腐層的厚度要求，管材規格尺寸見表4 。
表4
|
序 公稱內徑 最小平均內徑 最小內層壁厚 最小層壓壁厚 最大螺距 最小鋼帶厚度 最小防腐層厚度 號 DN/ID dim.min e1.min emin pmax tmin e2min 1 300 294 2.5 4.0 55 0.4 2.5 2 400 392 3.0 4.5 65 0.4 2.5 3 500 490 3.5 5.0 75 0.5 3.0 4 600 588 4.0 6.0 85 0.5 3.0 5 700 673 4.0 6.0 110 0.5 3.5 6 800 785 4.5 6.5 120 0.7 3.5 7 900 885 5.0 7.0 135 0.7 3.5 8 1000 985 5.0 7.0 150 0.7 3.5 9 1100 1085 5.0 7.0 165 0.7 3.5 10 1200 1185 5.0 7.0 180 0.7 3.5 11 1300 1285 5.0 7.0 190 1.0 4.0 12 1400 1385 5.0 7.0 200 1.0 4.0 13 1500 1485 5.0 7.0 210 1.0 4.0 14 1600 1585 5.0 7.0 210 1.0 4.0 15 1800 1785 5.0 7.0 210 1.0 4.0 16 2000 1985 6.0 8.0 210 1.0 4.0 注：管材長度為6000m |
五、管材的物理力學性能
|
序號 項目 指標 試驗方法 SN8 ≥8 1 環剛度，kN/m SN12.5 ≥12.5 GB/T9647—2003 SN16 ≥16 2 沖擊性能 TIR≤10% GB/T14152 3 剝離強度（20±5℃），N/cm ≥70 附錄A 4 環柔性 無破裂，兩壁無脫開 GB/T9647 5 烘箱試驗 無分層，無開裂 按8.4.5 6 縫的拉伸強度，N ≥1460 GB/T8804 7 蠕變比率 ≤2 GB/T18042 |
